转向架的作用与组成

　　一、转向架的作用

　　转向架概念：

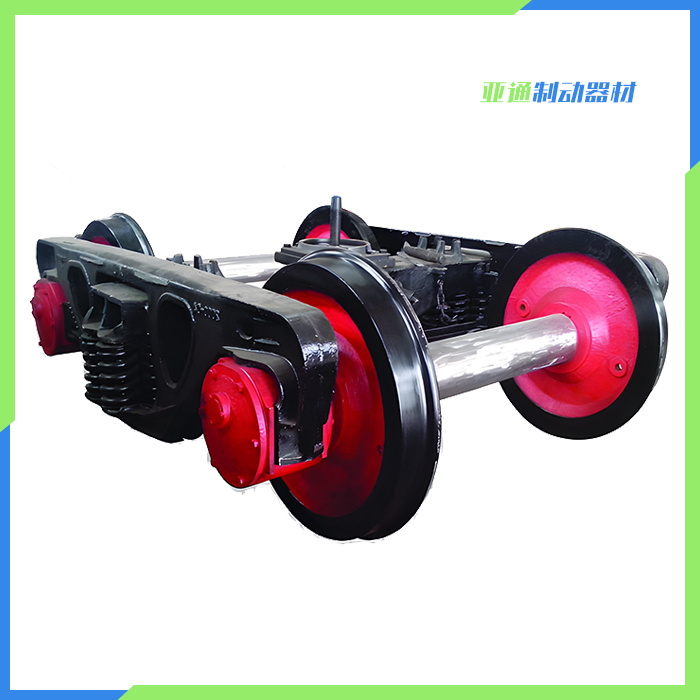

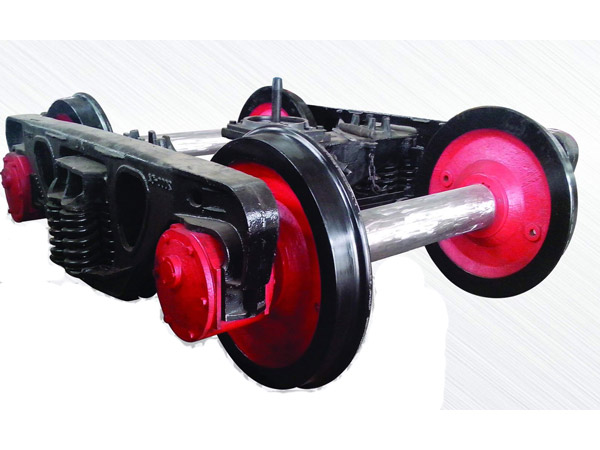

　　把两个或几个轮对用专门的构架（或侧架）组成的一个 小车，称为转向架。常见的多轴车辆一般采用带转向架 的结构形式。

　　转向架基本作用及要求：

　　（1）增加车辆载重、长度和容积，提高运行速度；

　　（2）正常情况下保证车体都能可靠坐落在转向架上，通过轴箱装置使车轮沿钢轨的滚动转化为车体沿线路运行

　　的平动。

　　（3）支承车体，承受并传递从车体至轮对或从轮对至车 体之间的各种载荷和作用，使轴重均匀分配；

4）保证车辆安全、灵活地在线路如直线、曲线上运 行；

　　（5）具有良好的减振性能，减小振动、冲击和动应力, 提高车辆的运行平稳性、安全性和可靠性；

　　（6）利用轮轨间的粘着，传递牵引力和制动力，；

　　（7）要求结构简单，装拆、检修方便。

　　二、转向架的组成

　　一般转向架的组成可以分为以下几个部分

　　1、轮对装置：一根车轴+两个相同的车轮；轮轴配合部 采用过盈配合，不能有任何松动。

　　2、轮对轴箱装置：轴箱与轴承装置是联系构架（或侧架） 和轮对的活动关节，使轮对的滚动转化为车体沿钢轨的平 动。

　　3、弹性悬挂装置：为减少线路不平顺和轮对运动对车体 的各种动态影响（如垂向振动，横向振动等），转向架在 轮对与构架（侧架）之间或构架（侧架）与车体（摇枕） 之间，设有弹性悬挂装置。

       4、侧架装置：构架（侧架）是转向架的基础，它把转向架各 答零、部件组成一个整体。

　　所以它不仅仅承受、传递各作用力及载荷，而且它的结 构、形状和尺寸大小都应满足各零、部件的结构、形状 及组装的要求（如应满足制动装置、弹簧减振装置、轴 箱定位装置等安装的要求）。

　　5、制动装置：为使运行中的车辆能在规定的距离范围内停 车，必须安装制动装置，

       其作用是传递和放大制动缸的制动力，使闸瓦与轮对之 间产生的转向架的内摩擦力转换为轮轨之间的外摩擦力 （即制动力），从而使车辆承受前进方向的阻力，产生制功效果。

　　6、转向架支承车体的装置：转向架支承车载的方式（又可 称为转向架的承载方式）不同，使得转向架与车体相联 结部分的结构及形式也各有所异，但都应满足二个基本 要求；安全可靠地支承车体，承载并传递各作用力（如 直向力、振动力等）；为使车辆顺利通过曲线，车体与 转向架之间应绕不变的旋转中心相对转动。本转向架的 承载方式为心盘部分承载。
